아두이노에 이용하는 시계 제작
아두이노로 시계를 만드는 과정은 디지털 전자공학의 기본 원리와 기술을 익히는 데 매우 유용한 프로젝트입니다. 아두이노를 이용해 시계를 구현하려면 여러 개의 FND(7 세그먼트 디스플레이)를 제어해야 하는데, 이 과정에서 발생하는 다양한 문제들을 해결하기 위해서는 몇 가지 기술적인 접근이 필요합니다. 특히, 아두이노의 제한된 출력 핀 수를 극복하기 위한 방법으로 74HC595 시프트 레지스터와 같은 추가 부품을 사용하면 보다 효율적으로 시계를 제작할 수 있습니다.

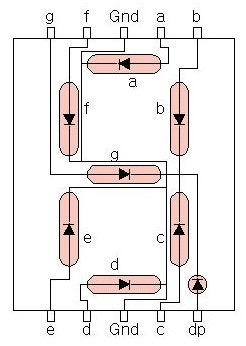

FND의 이해와 아두이노 핀 문제
FND는 8개의 LED로 구성된 디스플레이로, 각각의 LED는 숫자나 문자를 나타내는 역할을 합니다. 시계를 제작하려면 4개의 FND가 필요하므로 총 32개의 핀을 사용해야 합니다. 하지만 실제로 숫자를 표시하는 데 필요한 핀은 7개로, 총 28개의 핀이 필요하며, 깜박이는 LED를 추가하면 29개의 핀이 요구됩니다.
하지만 아두이노 UNO는 디지털 핀 14개와 아날로그 핀 6개, 총 20개의 출력 핀만을 제공하기 때문에, 이 핀 수로는 직접 모든 FND를 제어하기 어렵습니다. 따라서 이 문제를 해결하기 위해 여러 가지 기술적 방법이 필요합니다.
FND의 순차 제어 방법
하나의 방법은 각 FND의 8개 LED를 공통으로 연결하고, 4개의 FND를 순차적으로 켜지게 하는 것입니다. 이 방법을 통해 여러 개의 FND 중 하나씩 빠르게 켜고 끄는 것을 반복하여, 모든 FND가 동시에 켜진 것처럼 보이게 할 수 있습니다. 이 방법은 아두이노의 핀 수 문제를 어느 정도 해결할 수 있지만, 회로 구성과 제어 알고리즘에서 복잡성이 증가할 수 있습니다.

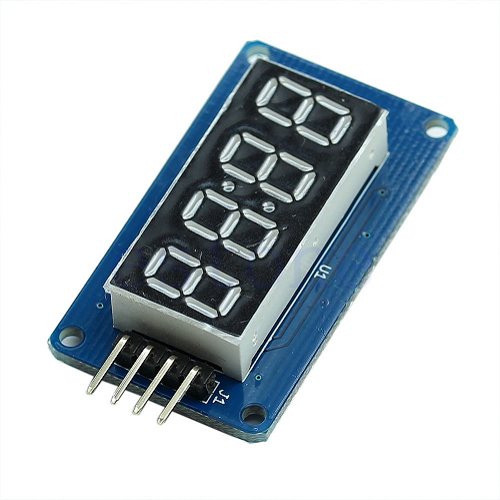

I2C 통신을 이용한 제어
또 다른 방법은 I2C 통신을 이용하여 4개의 FND를 제어하는 것입니다. I2C 통신은 단 두 개의 데이터 핀만을 사용하여 여러 장치와 통신할 수 있게 해 주며, 이를 통해 FND의 제어도 간편해집니다. I2C 통신을 지원하는 전용 부품을 사용하면 아두이노의 핀 수 문제를 효과적으로 해결할 수 있습니다. 예를 들어, 특정 FND 모듈은 I2C 통신을 통해 2개의 핀만으로 데이터를 주고받아 시계를 제어할 수 있습니다.

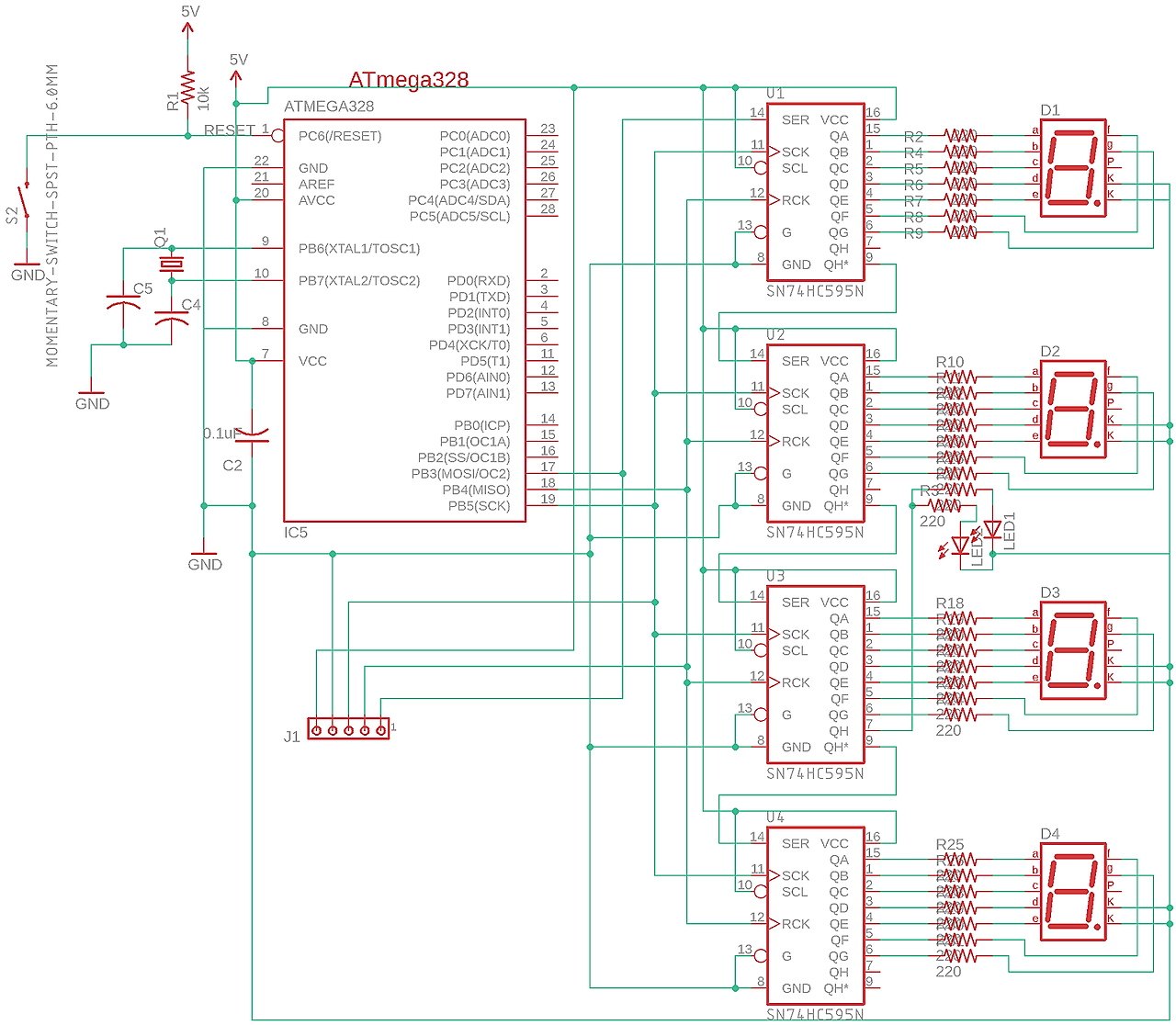

74HC595 시프트 레지스터를 이용한 확장
아두이노의 출력 핀 수를 확장하는 또 다른 방법은 74HC595 시프트 레지스터를 사용하는 것입니다. 74HC595는 시리얼 데이터를 받아 8개의 출력 핀으로 전달할 수 있으며, 이 레지스터를 여러 개 연결하여 더 많은 핀을 제어할 수 있습니다. 시계 프로젝트에서 4개의 74HC595를 사용하면 4개의 FND를 제어할 수 있으며, 아두이노에서 필요한 핀은 전원 핀을 제외하고 3개뿐입니다.
이 방법은 핀 수가 부족한 아두이노에서 다수의 FND를 제어해야 할 때 매우 유용합니다. 예를 들어, 4개의 74HC595를 직렬로 연결하여 32개의 LED를 제어할 수 있으며, 이로 인해 아두이노의 출력 핀을 최소화하면서도 다수의 FND를 제어할 수 있습니다. 이 방법은 비교적 간단한 회로 구성과 효율적인 핀 사용을 통해 시계 프로젝트를 성공적으로 수행할 수 있게 해줍니다.
결론
아두이노로 시계를 제작하는 과정에서는 FND와 같은 디스플레이 장치의 핀 수 문제를 해결하는 것이 중요한 도전 과제입니다. 아두이노의 한정된 출력 핀 수를 극복하기 위해 FND의 순차 제어, I2C 통신, 74HC595 시프트 레지스터와 같은 다양한 기술적 접근이 사용될 수 있습니다. 이 과정에서 각 기술의 장단점을 이해하고 활용함으로써, 보다 효율적이고 기능적인 시계를 제작할 수 있습니다.
이와 같은 시계 제작 프로젝트는 아두이노의 기본적인 사용법을 익히고, 전자 회로 설계와 디지털 통신의 원리를 배우는 좋은 기회가 됩니다. 각 방법의 특성을 잘 이해하고 응용하면, 다양한 조건에서도 유연하게 활용할 수 있는 기술적 역량을 키울 수 있을 것입니다.
키워드: 아두이노 시계, FND 제어, 74HC595 시프트 레지스터, I2C 통신, 전자 회로, 디지털 통신, 핀 확장, 시리얼 데이터, LED 디스플레이, 아두이노 UNO
